Caseta Observatorio

Hola amigos, la historia de hoy está basada en la construcción de mi observatorio en el patio de mi casa, en

Pozoblanco, es sencillo de construir con el diseño que tiene, si bien ha resultado ser muy practico.

Está hecho con chapa "sandwich" de 3 cm. de espesor para las paredes y 1,5 cm. para el techo, angulos de aluminio de

4 cm. y tornillos autoroscantes, cuatro pares de ruedas y dos carriles de hierro galvanizado por donde correran las

ruedas, finalmente una puerta de aluminio.

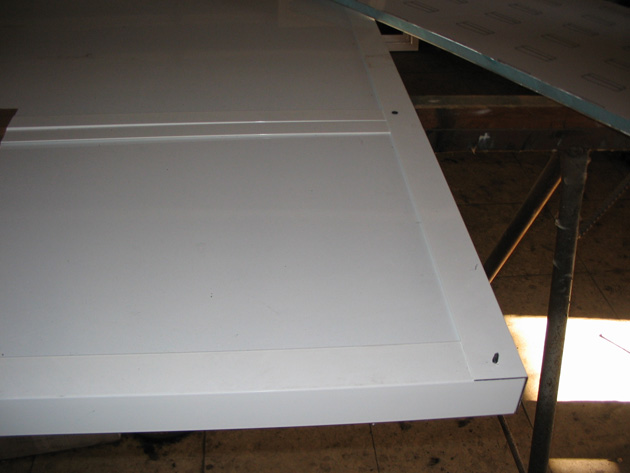

En primer lugar podeis ver el detalle del techo. Angulo de 4 cm. para la armadura, chapa "sandwich" de 1,5 cm. y muy

bien rematado de silicona blanca una vez cogidas todas las chapas con sus tornillos.

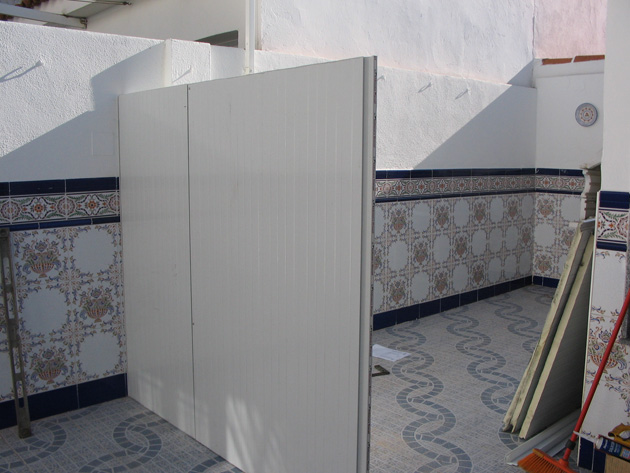

Comienza la obra en el lugar escogido, las primeras chapas se cogen a la pared mediante los angulos de aluminio,

tacos y tornillos, las chapas son machi-hembradas entre ellas, al suelo van con unos angulos atornillados a la chapa

y taco y tornillo también al suelo.

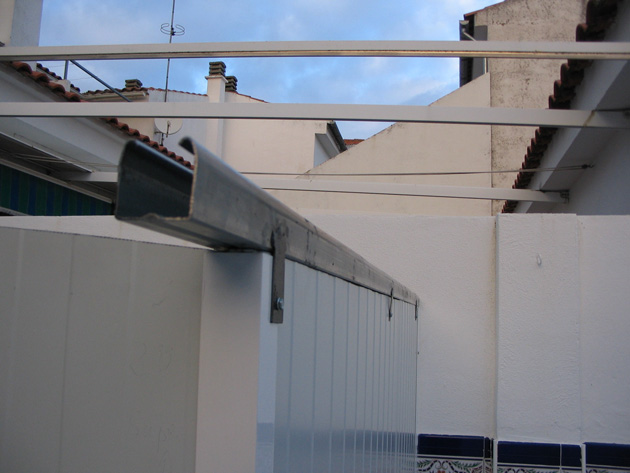

A continuación monto los carriles de hierro galvanizado sólo en la parte por decirle de algún modo "sur y norte" de

la estructura, de la que, he olvidado deciros que tiene una inclinación en forma de cuña, la parte del sur es más

baja que la norte, en esta será donde pondremos la puerta de acceso.

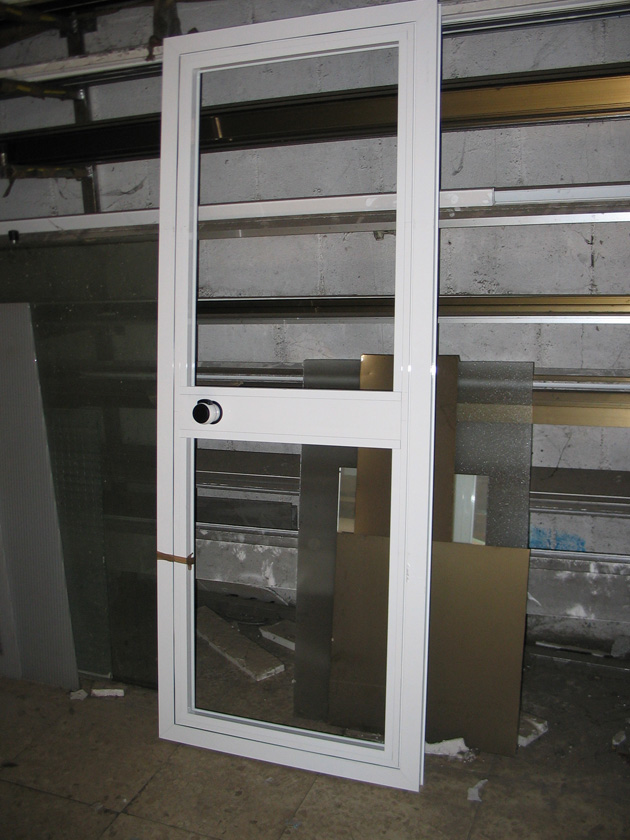

Hemos dejado un hueco en la pared "norte" para insertarle la puerta de entrada, construida en aluminio y chapa

"sandwich" de 1,5 cm. de espesor.

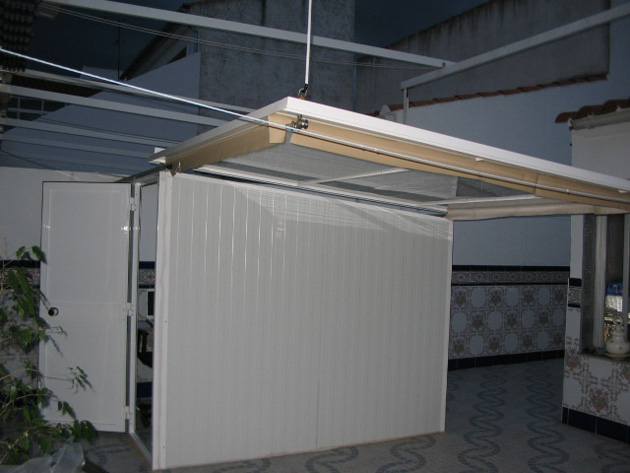

Por fin ha visto la luz, esta es la "caseta observatorio" ya terminada. El techo corre hacia un lado y en lugar de

unas patas para sujetarlo una vez abierto, lleva unas tirantas de hierro de "ferralla" de 8 mm. de diametro que

enganchan en uno de los travesaños del propio toldo del patio que he aprovechado al efecto.

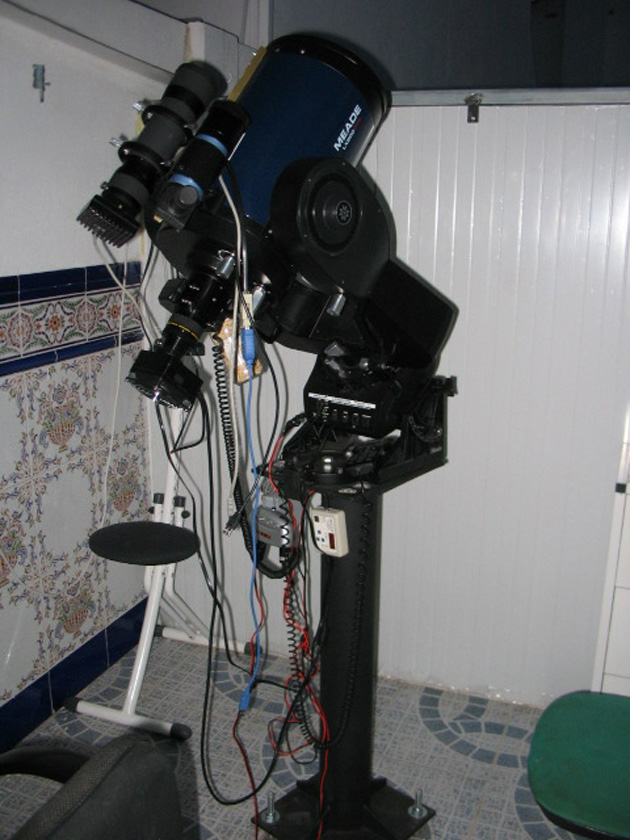

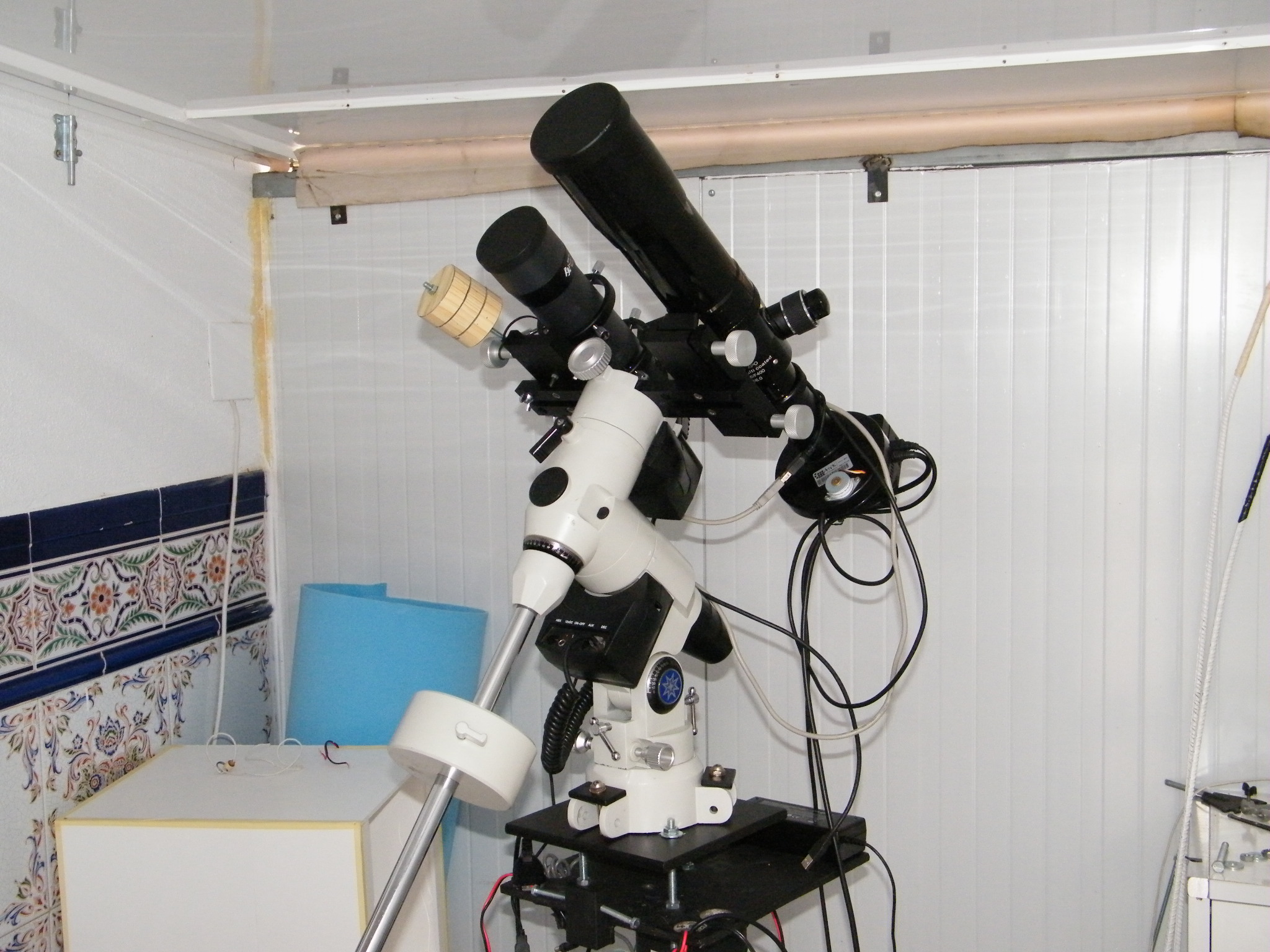

En el interior ha quedado el suficiente espacio para el equipo con el que estoy realizando las imágenes que os

muestro.








Bueno amigos, espero os guste mi lugar de observación. Si alguien tiene alguna duda, ya sabe, a preguntar.

Saludos.





2008-11-10 a las 21:42 | Manolo Barco | 9 Comentarios | #

Referencias (TrackBacks)

URL de trackback de esta historia http://manolo-barco.blogalia.com//trackbacks/60481

Comentarios

1
De: angelrls, El Lobo Rayado Fecha: 2008-11-11 01:21

¡Guau! Lo tienes muy bien montado, y estás hecho un manitas. ¡Y qué bien se ve el equipo! Mis sinceras (y envidiosas, porque tener un observatorio de aficionado siempre ha sido uno de mis sueños, por muy astrofísico profesional que yo sea) felicitaciones, y a sacarle todo el jugo.

Por cierto, luego dices que tengo cara de torero en mi última foto, pero tú tienes pinta de... ¡un tipo satisfecho y que disfruta mucho con lo que hace y está consiguiendo! ;)



2
De: Mizar Fecha: 2008-11-11 14:51

¡Qué bien te ha quedado! Si yo tuviera algo similar pasaría muchas más horas observando. Reconozco que a veces me vence la pereza, subir casi 100 kg de equipo a la azotea no es ninguna tontería :-(



3
De: Rafa Fecha: 2008-11-11 18:56

Está muy chulo, Manolo. Ya se nota que lo estás disfrutando y sacándole todo el jugo ;-)



4
De: la cocinera políglota Fecha: 2008-11-11 19:57

La cara es el reflejo del alma, y en esta fotografía rebozas satisfacción y felicidad Manolo, de lo cual me alegro enormemente.

Un abrazo y a seguir disfrutando con tus nuevos logros :-)



5
De: juan luis Fecha: 2008-11-12 00:27

Madre mía, ye ha quedado de maravilla. Y además parece bien amplio, así debe dar gusto salir a observar. Muchas gracias por el reportaje, alos que no tenemos y aspiramos a tenerlo nos ayuda a soñar...

PD: Insisto: vaya cara de felicidad que se te ha quedado. No es para menos.



6
De: Vicky Chedrauy Fecha: 2009-01-06 13:41

Mi casa tiene un patio bastante grande. El cielo en mi ciudad, Barranquilla, aún permite observar; la contaminación lumínica es media: de Orión se percibe la nebulosa a simple vista, cuando todas las luces vecinas están apagadas.

¿Podría informarme más de los planos para la construcción de la caseta?



7
De: Manolo Barco Fecha: 2009-01-15 00:25

Claro que si Vicky, escribeme a mi correo y dime que necesitas que te aclare.
Saludos



8
De: lordnikon Fecha: 2009-01-21 18:26

Vaya trabajo has hecho y asi te quedo, excelente!!! Pero que pedazo de equipo te has hechado también... has echo fotos sin el h-alpha ? un saludo desde ARgentina.



9
De: Humberto Carrillo Fecha: 2010-11-16 03:48

Hola Manolo, te escribo desde Caracas, Venezuela, Latitud Norte 10° : 30' ; 66° longitud Oeste. Hora 5:00 pm. Soy biologo egresado de la facultad de ciencias de la universidad central de venezuela y una de mis pasiones es la aficion a la astronomia.

Visite tu pagina web http://manolo-barco.blogalia.com/historias/60481, porque Fernando Mejido, me envio tu dirección. Tu blog me parece estupendo.

http://perso.wanadoo.es/jfa926/Fernando_Mejido/Observatorio%20construccion.htm.

Debo felicitarte por la construccion de tu observatorio de techo corredizo, tu equipo es formidable, me parece que es un LX200 de 14" con GPS lo mejor de Meade.

Veo que tienes incorporado camaras CCD tanto en el localizador como en el objetivo del teles. Ademas veo que esta apoyado en un pedestal tipo casero. la cuña puede ser una super cuña meade.

En general me gusta mucho tu observatorio porque es artesanal y el equipo que tienes. Yo tengo un LX200 f/10 de 10" scmidt-cassegrain, un par de camaras CCD Meade, una a color y otra en blanco y negro con un juego de filtro IRGB, todo computarizado.

Como vivo en una latitud muy baja la casa Meade no fabrica cuñas para latitudes ecuatoriales, por lo tanto tuve que diseñar y fabricar la mia. Te envio unas fotos para que la veas, Fernando Megido me ayudo via correoelectronico. Tengo un blog en la web, donde muestro mi observatorio, el cual tiene un domo, totalmente diseñado construido por mi, y tambien esta ubicado en la parte mas alta de mi casa. Me gustaria que puedas entrar y dar tu opinion del mismo, en :
www.ciencia-astronomia.blogspot.com. Podras ver que el blog no esta actualizado, pero en algun momento lo hare, es posible que hable y muestre la cuña en el blog.

Yo lo llamo Observatorio Carrillo su ubicación geografica segun Google earth es: Latitud Norte: 10° 31' 19" , y Longitud Oeste: 66° 55' 44", es una cupula pintada en verde oliva.

Con esta comunicación lo que trato es de hacer amistad con personas que hagan o les guste lo que yo hago. La aficion por la astronomia he intercambiar conocimientos, punto de vistas y oir opiniones diferentes a temas actuales o no en comun.

Actualmente me preparo para hacer fotografia de larga esposicion gracias a la construccion de una cuña ecuatorial. Pero como esta finalizando el periodo lluvioso, no he podido abrir la cupula para empesar con el trabajo de calibracion y puesta punto de la cuña y el equipo. Pero estoy a la espera. Creo que dentro de unas tres semanas el tiempo debe mejorar al fin. Para dar inicio a la gran aventura estelar. La astro fotografia, afición nada facil, pero que llena mucho el espiritu humano.

Perdona que te tutee, pero asi entramos en confianza y se rompe el hielo.

Espero tu contesta.

Respetuosamente,

Humberto Carrillo.

Un aficonado a la Astronomia de traspatio.
