Cambios en el observatorio

En estos tantos y tantos dias que llevamos de lluvia en el sur de España (y van casi dos meses), ha rondado por mi cabeza el cambiar( y lo he hecho ) la configuracion de mi observatorio, en concreto sustituir el telescopio LX 200 de 8" (203 mm.), por dos tubos en paralelo montados en una pletina y sobre la montura del LXD75 de Meade. Los "dos tubos" son el Longperng de 66 mm y el EGZ de 60 mm. de lunatico.

Los detalles del antes, durante y despues os los muestro a continuacion:

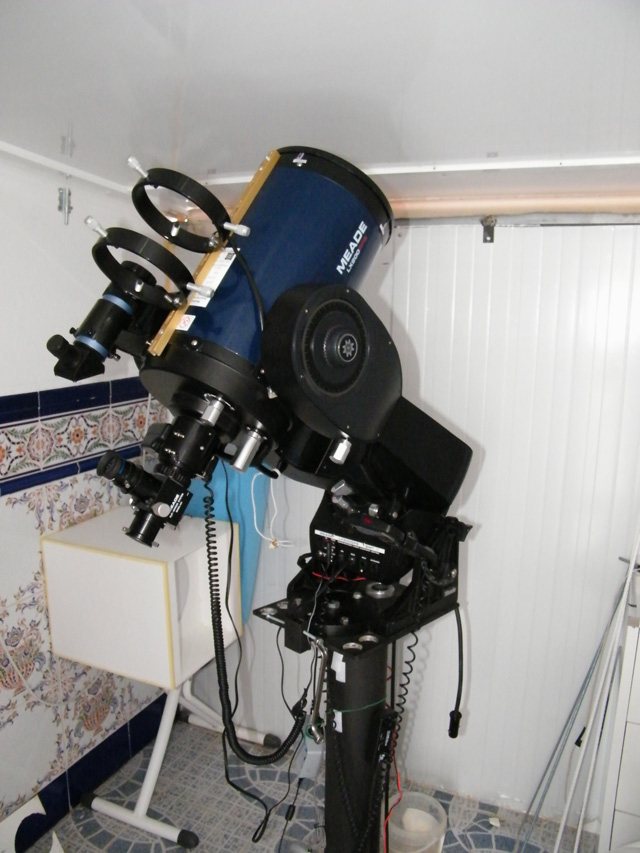

Como ya vimos alguna vez por aqui, este es el montaje a sustituir





Para poner la otra montura, ha sido necesario construir una placa de hierro de 200x200 mm. y 10 mm. de grueso (creo que el grueso es excesivo, aunque no tenia otra a mano que todo hay que decirlo), esta lleva seis taladros a 60º uno de otro de 10 mm. y uno central de 12 mm., tres de los seis para sujetar la placa a la columna y los otros tres y el central, para la montura.

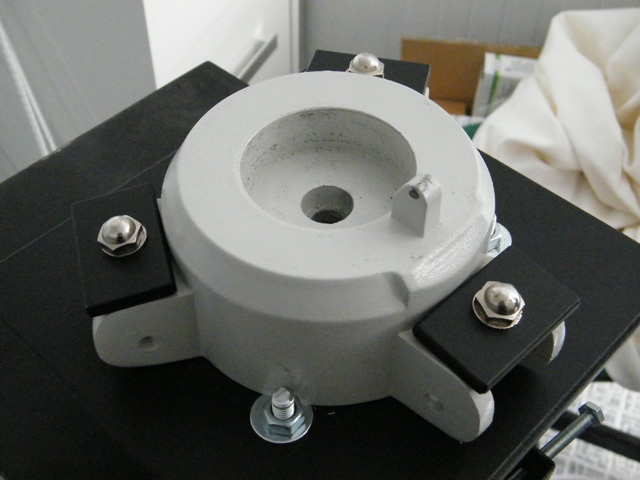

A continuacion montamos la base de la montura en la placa mediante sus propios tornillos de las patas y sujetos con tres pletinas de 50x30 mm. como se muestra en la foto

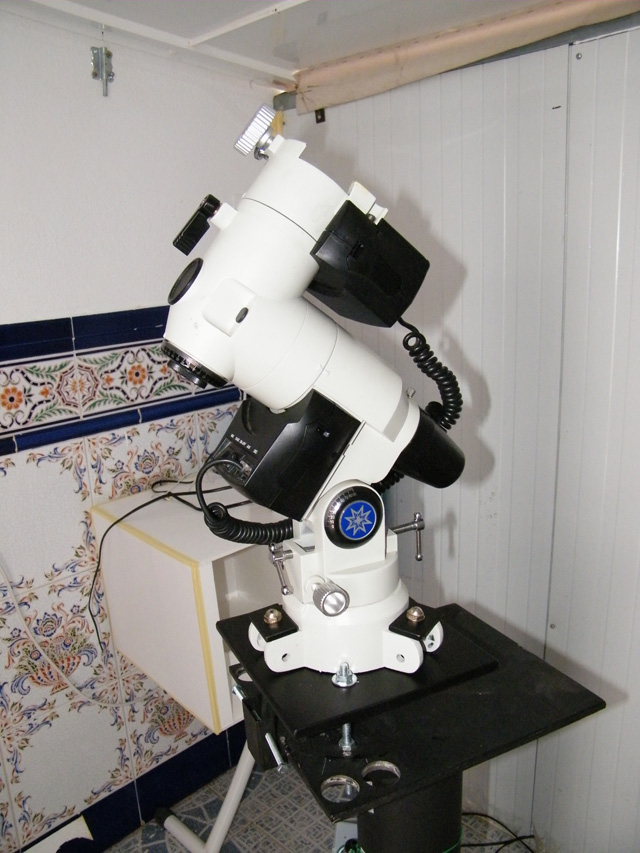

Y ahora la montura

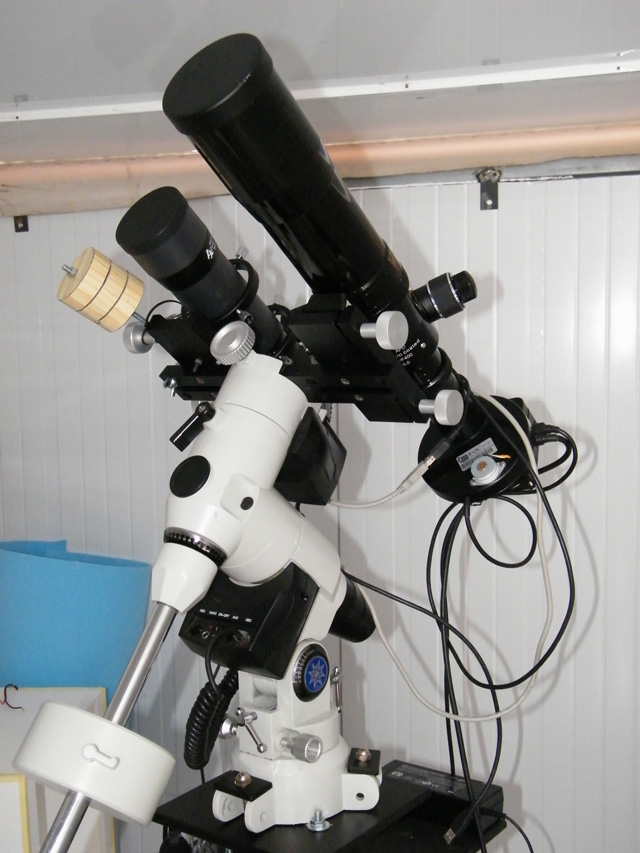

Y para terminar, los telescopios en paralelo con sus camaras




Espero sacarle partido a este nuevo montaje cuando el tiempo nos lo permita, hasta pronto.

2010-01-30 a las 20:48 | Manolo Barco | 8 Comentarios | #

Referencias (TrackBacks)

URL de trackback de esta historia http://manolo-barco.blogalia.com//trackbacks/65812

Comentarios

1
De: Mizar Fecha: 2010-01-30 21:24

Ha quedado de lujo, Manolo. Enhorabuena.



2
De: Manolo Barco Fecha: 2010-01-31 01:05

Gracias Paco, ahora que funcione bien...



3
De: Vi100 Fecha: 2010-01-31 12:32

Imagino que el cambio vendrá provocado por el cambio de objetos a fotografiar.

Por cierto, la forma de unir el cabezal de la LXD75 a la columna es muy sencilla e ingeniosa.

Un saludo.



4
De: Manolo Barco Fecha: 2010-01-31 12:41

Gracias Vicente, si imaginas bien, quiero fotografiar campos mas grandes. Tambien he de confesarte que me "llevaba mal" con el equilibrado de la montura de horquilla, reductores de focal, etc. jejeje...



5
De: paco Fecha: 2010-01-31 23:40

Es un espectaculo Manolo,te ha quedado de lujo,sin duda alguna eres un artista,seguro que funcionara bien ,te felicito.



6
De: angelrls, El Lobo Rayado Fecha: 2010-02-01 00:44

Desde luego, todo un artista en ello. ¡Enhorabuena y un abrazo!



7
De: Luis Miguel Gil Fecha: 2010-02-01 14:10

Hola. Pues muy buena idea. Yo no sabía exactamente cómo sujetar la base de la montura a la cabeza de la columna y veo que te las has ingeniado de maravilla. Lo tengo hecho con tubo hueco cortado a medida y mete muchas vibraciones. Del modo que tú lo has hecho se ve que le da más rigidez al conjunto. Saludos (desde Cáceres)



8
De: Hosting web en Bogota Fecha: 2011-02-21 23:29

Quedo magnifico felicitaciones, que gran talento.
